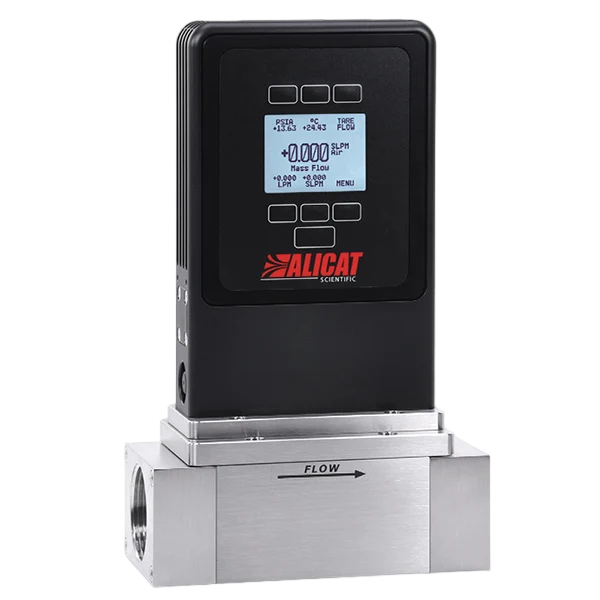

ALICAT 本安防爆耐腐蝕型氣體質量流量計 ISMS系列

量程0.5 SCCM - 5000 SLPM，優于1 %的精度，10 ms 快速響應

ALICAT ISMS系列本安防爆氣體質量流量計，ia區域本安防爆認證，可用于0區環境；采用內部補償型層流壓差技術，使得大流量范圍下氣體仍舊保持層流運動。內置的絕壓和溫度傳感器充分補償因壓力和溫度引起的體積流量與質量流量間的差異，并對用戶標準工況進行修正。具有NIST可溯源校準證書。可準確、快速測量腐蝕性氣體（如：NH3、H2S、SiH4等）的質量流量、體積流量、壓力和溫度，適用于多種流量測量場合。

應用及案例


  • 制氫

  • 燃料電池

  • 制藥

  • 石油化工

  • 能源

  • 碳捕集

  • 氣相色譜/氧氣分析儀等



產品特色



  • ia區域本安防爆認證，可用于0區環境

  • 內置濕度傳感器（選配）

  • 多參數顯示和輸出：溫度、壓力、體積流量、質量流量等

  • IP66防護

  • 可選高精度：優于0.5%

  • 可現場標定混合氣體（最多5種成分），并存儲20種混合氣



技術指標


本安防爆認證    ATEX和IECEx： Ex ia IIC T4 Ga Tamb -20 ℃ ~  70℃

                          北美：Class I， Div 1， Groups A-D T4， Ex ia

                                     Class I， Zone 0， AEx\Ex ia IIC T4 Ga

                                     Tamb -20℃ ~ 70℃

介質要求    潔凈的、兼容的、非腐蝕性和腐蝕性氣體

介質種類    內置128種氣體，用戶可現場編輯混合氣體

                  （最多5種成分），并最多存儲20種混合氣

量        程    從0-0.5 SCCM   到   0-5000 SLPM

測量范圍（量程比）    0.1-100%滿量程（1000:1）

質量流量普通精度    ±（0.8 %讀數 + 0.2 %滿量程）

質量流量高精度        ±（0.4 %讀數 + 0.2 %滿量程）

                                 （量程5 SCCM-500 SLPM可選）

累計流量精度    流量精度之外增加±0.1%讀數額外誤差

重  復  性    ±0.2%滿量程

質量流量零點和滿量程溫度漂移    ±0.02%滿量程/℃（從25℃開始）

質量流量零點和滿量程壓力漂移    ±(0.08% 讀數+ 0.02% 滿量程)/atm（從清零壓力開始）

顯  示  屏    LCD單色顯示屏（帶背光）

顯示方式    同時顯示質量流量、體積流量、壓力、溫度

傳感器響應時間    ＜1ms

顯示響應時間     10-4000 ms（與流量相關）

預熱時間    ＜ 1 s

工作溫度    -20 ~ 70 ℃（環境和氣體）

溫度精度    ± 0.75℃

工作濕度    0  ～ 95 %，無冷凝

內置濕度傳感器精度（可選）    ±1.8%RH@23℃（0-90%RH）

濕度漂移    ±0.05%RH/℃（0 ~ 60℃）

工作壓力    11.5-160PSIA

壓力精度    ±0.5%滿量程

耐        壓    200PSIA（靜壓）；75PSID（進出口差壓）

滿量程壓損    參考詳細壓損表

數字輸出信號    串口ASCII碼和Modbus RTU via RS232（默認）；

                           可選串口ASCII碼和Modbus RTU via RS485

模擬輸出信號    4-20mA

數據刷新頻率    數字信號40 Hz@19200波特率；

                           模擬信號：1000 Hz

屏幕刷新頻率    10 Hz

模擬信號精度    在基礎誤差上額外增加±0.1%滿量程誤差

供電電壓與電流    請查看說明書DOC-MANUAL-IS-SAFEINSTALLATION

電氣接口    DB15

接液材質    主體和傳感器：316L SS

                   密封材質：FFKM

過程接口    NPT內螺紋，詳細規格參考?jí)簱p表；其他過程接口請咨詢

安裝方向    無要求

安裝固定孔    4×6-32UNC螺紋，孔深7.01mm

防護等級    IP66



產品大圖




尺寸壓損


滿量程

滿量程壓損

（PSID/KPaD）



外形尺寸

過程接口

重量

Lb/kg

0.5-50sccm

1.0/6.9

8.00''H ×4.25''W ×1.50''D

M5×0.8mm內螺紋


100sccm-20slpm

1.0/6.9

1/8''NPT內螺紋

5.0/2.3

50slpm

2.0/13.8

8.60''H ×4.25''W ×1.50''D

1/4''NPT內螺紋







6.0/2.7





100slpm

2.5/17.2

250slpm

2.1/14.5

1/2''NPT內螺紋

500 slpm

4.0/27.6

3/4''NPT內螺紋



1000 slpm

6.0/41.4

3000 slpm

7.1/49.0

9.16''H ×5.20''W ×2.90''D

1-1/4''NPT內螺紋

9.2/4.2

5000 slpm

3.4/23.4

10.13''H ×5.60''W ×3.84''D

1-1/2''NPT內螺紋

16.2/7.3



宣傳彩頁


ALICAT ISMS系列25V1.pdf
