ALICAT 本安防爆高壓型氣體質量流量計 ISMQ系列

量程10 SCCM - 5000 SLPM，高壓應用，10 ms 快速響應

ALICAT ISMQ系列本安防爆高壓氣體質量流量計，ia區域本安防爆認證，可用于0區環境；采用內部補償型層流壓差技術，使得大流量范圍下氣體仍舊保持層流運動。可縮短檢定或驗證高壓（160-320 psia）條件下運行流量所需時間，還能夠同時實時測量質量流量、體積流量、管線壓力和管線溫度。具有NIST可溯源校準證書。

應用及案例


  • 制氫

  • 燃料電池

  • 制藥

  • 石油化工

  • 能源

  • 碳捕集

  • 氣相色譜/氧氣分析儀等



產品特色



  • ia區域本安防爆認證，可用于0區環境

  • 內置濕度傳感器（選配）

  • 多參數顯示和輸出：溫度、壓力、體積流量、質量流量等

  • IP66防護

  • 可選高精度：優于0.5%

  • 可現場標定混合氣體（最多5種成分），并存儲20種混合氣



技術指標


安防爆認證    ATEX和IECEx： Ex ia IIC T4 Ga Tamb -20 ℃ ~  70℃

                          北美：Class I， Div 1， Groups A-D T4， Ex ia

                                     Class I， Zone 0， AEx\Ex ia IIC T4 Ga

                                     Tamb -20℃ ~ 70℃

介質要求    潔凈的非腐蝕性氣體

介質種類    內置98種氣體，用戶可現場編輯混合氣體 （最多5種成分），并最多存儲20種混合氣

量        程    從0-0.5 SCCM   到   0-1000 SLPM

測量范圍（量程比）    0.01-100%滿量程（10000:1）

質量流量普通精度    ±（0.8 %讀數 + 0.2 %滿量程）

質量流量高精度        ±（0.4 %讀數 + 0.2 %滿量程）（量程≥5 SCCM可選）

累計流量精度    流量精度之外增加±0.1%讀數額外誤差

重  復  性    ± （0.2%讀數+0.02 %滿量程）

質量流量零點和滿量程溫度漂移    ±0.03%滿量程/℃（從25℃開始）

質量流量零點和滿量程壓力漂移    ±(0.08% 讀數+ 0.02% 滿量程)/atm

                                                         （從校準壓力開始）

顯  示  屏    LCD單色顯示屏（帶背光）

顯示方式    同時顯示質量流量、體積流量、壓力、溫度

傳感器響應時間    ＜1ms

顯示響應時間    127ms

預熱時間    ＜ 1 s

工作溫度    -20 ~ 70 ℃（環境和氣體）

溫度精度    ± 0.75℃

工作濕度    0 ～ 95 %，無冷凝

內置濕度傳感器精度（可選）    ±1.8%RH@23℃（0-90%RH）

濕度漂移    ±0.05%RH/℃（0 ~ 60℃）

工作壓力    11.5-60PSIA

壓力精度    ±0.75%讀數（＞1atm）；

                    ±0.1PSIA（＜1atm）

耐        壓    80PSIA（靜壓）；

                   15PSID（進出口差壓）

滿量程壓損    參考詳細壓損表

數字輸出信號   串口ASCII碼和Modbus RTU via RS232（默認）；可選串口ASCII碼和Modbus RTU via RS485

模擬輸出信號    4-20mA

數據刷新頻率    數字信號40 Hz@19200波特率；

                模擬信號：1000 Hz

屏幕刷新頻率    10 Hz

模擬信號精度    在基礎誤差上額外增加±0.1%滿量程誤差

供電電壓與電流    請查看說明書DOC-MANUAL-IS-SAFEINSTALLATION

電氣接口    DB15

接液材質    主體：316L SS，303SS

                   傳感器：氧化鋁陶瓷，金，玻璃，熱固化環氧樹脂，

                    熱固化硅橡膠，硅，聚酰胺

                    密封材質：FKM

過程接口    NPT內螺紋，詳細規格參考壓損表；；其他過程接口請咨詢

安裝方向    無要求

安裝固定孔    4×6-32UNC螺紋，孔深7.01mm

防護等級    IP66



精度升級


滿量程為0.5 SCCM -1000 SLPM，

其中10 SCCM - 20 SLPM量程段，下述指標升級：

質量流量普通精度        ± 0.75% 讀數或± 0.1% 滿量程（取最大值）

質量流量高精度            ± 0.6% 讀數或± 0.1% 滿量程（取最大值）

重復性                            ±（0.1% 讀數 + 0.02% 滿量程）

質量流量零點漂移        ± 0.03%滿量程/ ℃（從25℃開始）

                                      ± 0.01%滿量程/ Atm（從清零壓力開始）

質量流量滿量程漂移    ± 0.03%滿量程/ ℃（從25℃開始）

                                       ± 0.1 %讀數/ Atm（從校準壓力開始）

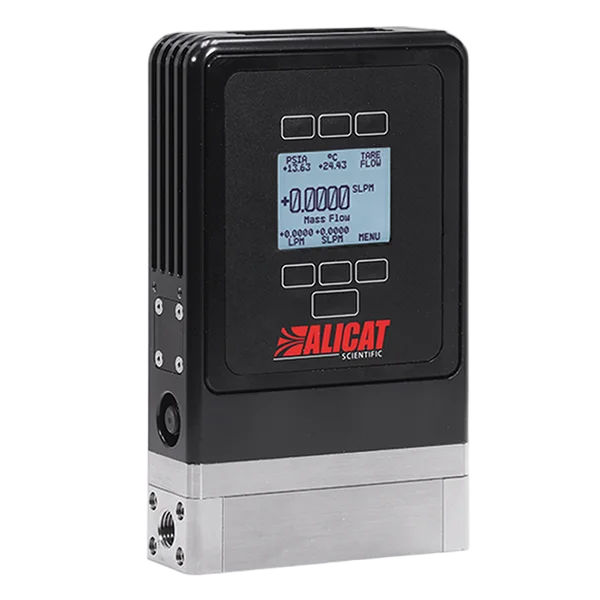

產品大圖




尺寸壓損


滿量程

滿量程壓損

（PSID/KPaD）



外形尺寸

過程接口

重量

Lb/kg

10-50sccm

1.0/6.9

7.05''H ×4.25''W ×1.50''D

M5×0.8mm內螺紋


100sccm-20slpm

1.0/6.9

1/8''NPT內螺紋

5.0/2.3

50slpm

2.0/13.8

7.65''H ×4.25''W ×1.50''D

1/4''NPT內螺紋







6.0/2.7





100slpm

2.5/17.2

250slpm

2.1/14.5

1/2''NPT內螺紋

500 slpm

4.0/27.6

3/4''NPT內螺紋



1000 slpm

6.0/41.4

3000 slpm

7.1/49.0

8.21''H ×5.20''W ×2.90''D

1-1/4''NPT內螺紋

9.2/4.2

5000 slpm

3.4/23.4

9.18''H ×5.60''W ×3.84''D

1-1/2''NPT內螺紋

16.2/7.3



氣體編碼
